Компания «Промгарантснаб» является надежным поставщиком крепежных изделий для капитального строительства и промышленного монтажа. Специализируясь на анкерных решениях, мы предлагаем полный ассортимент фундаментных болтов, изготовленных в строгом соответствии с ГОСТ 24379.1-2012. Данный стандарт устанавливает исчерпывающие требования к конструкциям, типоразмерам, механическим свойствам и материалам, гарантируя максимальную надежность соединения. Использование сертифицированных болтов — это обязательное условие для обеспечения долговечности и устойчивости фундаментов под тяжелое оборудование, несущие строительные конструкции и ответственные инженерные объекты. Наши изделия проходят входной контроль, что обеспечивает их полное соответствие заявленным характеристикам и проектным нагрузкам.
Виды фундаментных анкерных болтов
ГОСТ 24379.1-2012 классифицирует анкерный крепеж по конструктивным особенностям, каждая из которых предназначена для конкретных условий монтажа и эксплуатации. Мы гарантируем поставку всех стандартизированных типов:
Тип 1.1 – Изогнутый. Классический болт с крюком на анкерном конце. Загнутая часть создает мощное механическое зацепление с бетоном, эффективно сопротивляясь вырывающей нагрузке. Применяется при монтаже оборудования со статическими нагрузками.
Тип 1.2 – Изогнутый с наклонным крюком. Модификация предыдущего типа с измененным углом загиба. Позволяет оптимизировать распределение напряжения в бетоне в специфичных схемах установки.
Тип 2.1 – С анкерной плитой. Анкерная часть оканчивается приваренной или надежно закрепленной стальной плитой. Плита, работая на изгиб, распределяет сосредоточенное усилие на большую площадь фундамента. Незаменим для восприятия значительных опрокидывающих моментов и вырывных усилий.
Тип 2.2 – Составной с анкерной плитой. Усиленная конструкция, где анкерная плита крепится к составному стержню. Применяется в узлах с экстремальными нагрузками, где требуется особая надежность и возможность сборки непосредственно на объекте.
Тип 3.1 – Съемный. Состоит из закладной гладкой или рифленой трубы (гильзы), заливаемой в бетон, и съемного резьбового стержня. Ключевое преимущество — возможность точной регулировки положения оборудования и последующей замены стержня без нарушения целостности фундамента. Критически важен для монтажа сложных технологических линий.
Тип 4.1 – Составные. Конструкция включает верхний резьбовой стержень и нижнюю анкерную часть, соединяемые специальной муфтой. Позволяет упростить монтаж при большой общей длине болта или в условиях стесненного пространства.
Тип 4.2 – Составные с закладной деталью. Разновидность составного болта, где нижняя анкерная часть представляет собой закладной элемент сложной формы, обеспечивающий повышенное сцепление с бетоном.
Тип 4.3 – Составные с анкерной плитой. Сочетание преимуществ составной конструкции и анкерной плиты. Обеспечивает как удобство монтажа, так и максимальное распределение вырывающего усилия в фундаменте.
Тип 5 – Прямой. Представляет собой гладкий или резьбовой стержень. Установка производится в предварительно подготовленные скважины с последующей фиксацией высокопрочными безусадочными составами или цементно-полимерными смесями (химическое анкерование).

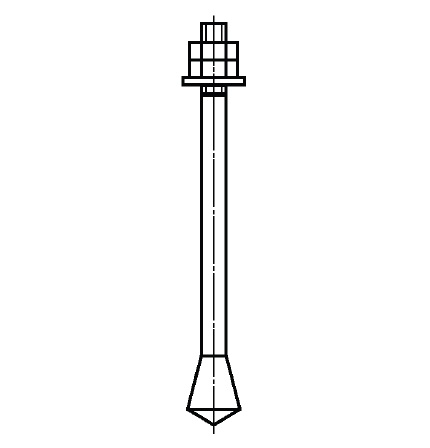

Тип 6.1 – С коническим концом. Оснащен конусным наконечником, который при затяжке расклинивается в специальной втулке, создавая мощное трение и упор.
Тип 6.2 – С разжимной цангой. Разжимной элемент (цанга) при закручивании гайки деформируется, плотно охватывая стенки отверстия. Обеспечивает высокую несущую способность в готовых бетонных основаниях.
Тип 6.3 – С прорезью и конусом. Конструкция совмещает прорезь в теле болта и конусную гайку. При затяжке стенки болта разжимаются, обеспечивая максимальную площадь контакта. Обладает повышенной стойкостью к знакопеременным и вибрационным нагрузкам.
Грамотный выбор типа фундаментного болта является первым и определяющим шагом к созданию надежного анкерного соединения.
Преимущества
Применение качественных фундаментных болтов, поставляемых «Промгарантснаб», обеспечивает ряд ключевых преимуществ для вашего проекта:
Гарантированная прочность и несущая способность. Каждое изделие рассчитано на конкретные виды нагрузок: сдвиг, срез, вырыв. Это позволяет точно спроектировать фундаментный узел.
Повышенная долговечность и коррозионная стойкость. Достигается за счет использования конструкционных сталей и нанесения защитных покрытий (горячее цинкование), что особенно важно для эксплуатации в агрессивных средах или на открытом воздухе.
Полное соответствие ГОСТ. Это гарантирует не только точность геометрических параметров и резьбы, но и предсказуемые механические характеристики (предел текучести, временное сопротивление), что исключает риск преждевременного разрушения.
Устойчивость к динамическим воздействиям. Конструкции болтов, особенно типов 6.х, и правильная технология затяжки с контролем момента обеспечивают неизменность положения оборудования под действием вибраций.
Универсальность и готовность к монтажу. Наличие полного сортамента в соответствии со стандартом позволяет без задержек обеспечить строительную площадку необходимым крепежом для любых типовых решений.
Надежность и безопасность. Правильно подобранный и установленный анкерный болт гарантирует стабильность соединения на весь срок службы конструкции, минимизируя риски аварий и простоев.
Область применения фундаментных болтов
Область использования анкерных болтов охватывает все отрасли, где требуется жесткая и прочная фиксация к бетонному или железобетонному основанию. Они являются основным элементом крепления:
Промышленного и технологического оборудования: тяжелые станки, кузнечно-прессовое оборудование, турбогенераторы, компрессоры, насосные агрегаты, обрабатывающие центры, дробильные комплексы.
Строительных металлоконструкций: колонны и стойки каркасов зданий, ангаров, цехов, опоры линий электропередач и контактных сетей, ограждения, элементы фасадов.
Инженерных сооружений: опоры мостов, путепроводов, крановые эстакады, мачты освещения и связи, ветрогенераторы, резервуары для жидкостей и газов, спортивные конструкции.
Энергетического и специального оборудования: силовые трансформаторы, реакторное оборудование, дизель-генераторные установки, вентиляционное и котельное оборудование.
Критерии подбора фундаментных болтов
Выбор оптимального анкера требует комплексного анализа условий его работы. Для корректного подбора необходимо оценить следующие критерии:
Критерий подбора | Описание и ключевые параметры |
Характер действующих нагрузок | Определяет тип болта. Статические, динамические, вибрационные, циклические, вырывные, сдвиговые. |
Величина расчетной нагрузки | Максимальное усилие на один анкер (в кН или тс). Задает минимально необходимые диаметр резьбы, глубину анкеровки и класс прочности. |
Глубина эффективной заделки | Длина анкерной части, находящейся в бетоне. Зависит от нагрузки, прочности бетона, расстояния до края фундамента и наличия армирования. |
Геометрические размеры | Диаметр резьбы (М24, М36, М48, М64 и более) и общая длина болта (L). Определяются проектным заданием. |
Требуемый класс прочности | Маркировка, определяющая механические свойства (напр., 8.8, 10.9). Указывает на предел текучести и временное сопротивление стали. |
Условия окружающей среды | Температурный режим, влажность, наличие химически агрессивных веществ. Влияет на выбор материала и типа антикоррозионного покрытия. |
Характеристики основания | Марка (класс) бетона, его возраст, тип (монолит, сборный), расположение арматуры. |
Технология монтажа | Установка в свежий бетон (закладная деталь) или анкеровка в готовое основание (механическим или химическим способом). |
Материалы изготовления
Механические характеристики и долговечность фундаментных болтов в первую очередь определяются качеством используемой стали. В соответствии с ГОСТ и требованиями проектов применяются:
Углеродистые стали обычного и повышенного качества (марки Ст3, 20, 35). Используются для болтов с умеренными требованиями по прочности.
Низколегированные конструкционные стали (марки 09Г2С, 10Г2С1, 30ХМА). Обладают повышенной прочностью и хорошей свариваемостью, рекомендуются для ответственных конструкций.
Легированные и высокопрочные стали (40Х, 35ГС). Применяются для изготовления болтов высоких классов прочности (10.9 и выше), работающих под интенсивными динамическими нагрузками.
Для защиты от коррозии на болты наносится цинковое покрытие: наиболее долговечное и стойкое горячее цинкование (толщина слоя 40-100 мкм и более) или гальваническое цинкование. Это в разы увеличивает срок службы крепежа в неблагоприятных условиях.
Почему заказать фундаментные болты выгодно в Промгарантснаб
Сотрудничество с «Промгарантснаб» — это выбор в пользу надежности, качества и профессионализма. Наши ключевые аргументы:
Исчерпывающий ассортимент по ГОСТ. Мы поставляем все типы фундаментных болтов (1.1, 1.2, 2.1, 2.2, 3.1, 4.1, 4.2, 4.3, 5, 6.1, 6.2, 6.3) в требуемых диаметрах и длинах, что позволяет выполнить любой проект без поиска недостающих позиций у других поставщиков.
Контроль качества и документальное сопровождение. На каждую партию продукции предоставляются сертификаты соответствия или паспорта качества, подтверждающие марку стали, механические свойства и тип покрытия.
Техническая экспертиза и консультация. Наши специалисты готовы помочь в анализе проектных решений и подборе оптимального типа анкерных болтов под ваши конкретные условия монтажа и эксплуатации.
Оптимизация затрат и логистика. Мы предлагаем конкурентоспособные цены и гибкие условия поставки, обеспечивая своевременную доставку продукции на объект, что позволяет строго соблюдать графики строительно-монтажных работ.
Выбирая «Промгарантснаб», вы приобретаете не просто крепеж, а комплексное решение для надежного фундаментного соединения, подкрепленное нашими знаниями и опытом. Свяжитесь с нами для согласования технических условий и расчета стоимости поставки.
