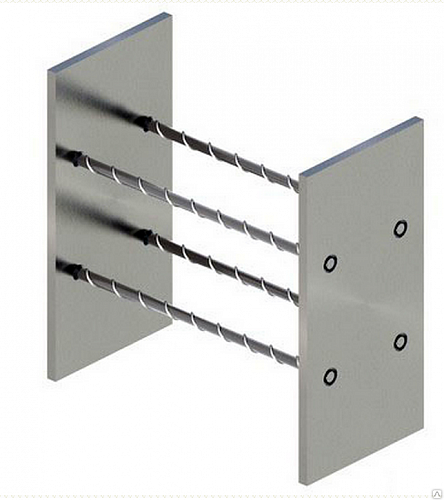

Чертеж закладных изделий МН212
Характеристики закладных изделий МН212
| Параметр | Обозначение |
Значение марки
МН 212-1 | Значение марки МН 212-2 | Значение марки МН 212-3 | Значение марки МН 212-4 | Значение марки МН 212-5 |
| Размер пластины, мм | А | 200 | 200 | 200 | 200 | 200 |
| Размер пластины, мм | В | 400 | 400 | 400 | 400 | 400 |
| Размер пластины, мм | б | 10 | 10 | 10 | 10 | 10 |
| Привязки анкеров, мм | а1 | 120 | 120 | 120 | 120 | 120 |
| Привязки анкеров, мм | а2 | 40 | 40 | 40 | 40 | 40 |
| Привязки анкеров, мм | в1 | 160 | 160 | 160 | 160 | 160 |
| Привязки анкеров, мм | в2 | 40 | 40 | 40 | 40 | 40 |
| Количество и диаметр анкеров | 6ф12AIII | 6ф12AIII | 6ф12AIII | 6ф12AIII | 6ф12AIII | |
| Размер, мм | H | 150 | 200 | 250 | 300 | 400 |
Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 12.6 | 12.6 | 12.6 | 12.6 | 12.6 |
Выборка стали на 1 изделие (арм. AIII ф12), кг | 0.8 | 1.0 | 1.3 | 1.6 | 2.1 | |
Рисунок на чертеже | 1 | 1 | 1 | 1 | 1 | |
| Итого, кг | 13.4 | 13.6 | 13.9 | 14.2 | 14.7 | |
| Обозначение изделия | 1.400-15.B1.220-10 | 1.400-15.B1.220-11 | 1.400-15.B1.220-12 | 1.400-15.B1.220-13 | 1.400-15.B1.220-14 |
Закладные детали — металлические элементы, устанавливаемые в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий (сооружений).
Закладная деталь МН212 — производство, изготовление в Москве.
