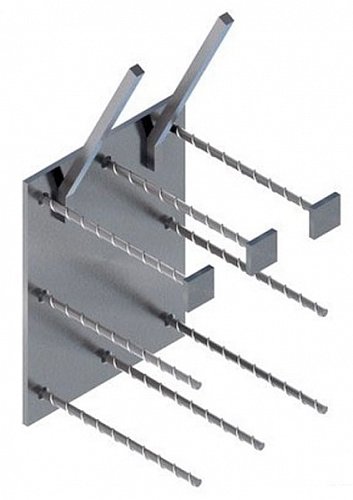

Чертеж закладных изделий МН313

Характеристики закладных изделий МН313
| Параметр | Обозначение |
Значение марки
МН 313-3 | Значение марки МН 313-4 | Значение марки МН 313-5 |
| Размер пластины, мм | А | 300 | 300 | 300 |
| Размер пластины, мм | В | 400 | 400 | 400 |
| Размер пластины, мм | б | 10 | 10 | 10 |
| Привязки анкеров, мм | а1 | 120 | 120 | 120 |
| Привязки анкеров, мм | а2 | 30 | 30 | 30 |
| Привязки анкеров, мм | в1 | 160 | 160 | 160 |
| Привязки анкеров, мм | в2 | 40 | 40 | 40 |
| Привязки анкеров, мм | с1 | 170 | 170 | 170 |
| Привязки анкеров, мм | с2 | 65 | 65 | 65 |
| Количество и диаметр гнутых анкеров | 2ф20AIII | 2ф20AIII | 2ф20AIII | |
| Длина гнутых анкеров, мм | l | 750 | 750 | 750 |
| Длина гнутых анкеров, мм | h | 210 | 260 | 260 |
| Количество и диаметр прямых анкеров | 8ф14AIII | 8ф14AIII | 8ф14AIII | |
| Длина прямых анкеров, мм | L | 220 | 270 | 370 |
|
Размеры пластин усиления
и кол-во, мм | 50х50х10 (шт.3) | 50х50х10 (шт.3) | 50х50х10 (шт.3) | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 10.0 | 10.0 | 10.0 |
Выборка стали на 1 изделие (арм. AIII ф14), кг | 2.2 | 2.6 | 3.6 | |
Выборка стали на 1 изделие (арм. AIII ф20), кг | 4.4 | 4.4 | 4.4 | |
Рисунок на чертеже | 1 | 1 | 1 | |
| Итого, кг | 16.6 | 17.0 | 18.0 | |
| Обозначение изделия | 1.400-15.B1.330-03 | 1.400-15.B1.330-04 | 1.400-15.B1.330-05 |
Закладные детали — металлические элементы, устанавливаемые в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий (сооружений).
Закладная деталь МН313 — производство, изготовление в Москве.
