Чертеж закладных изделий МН309

Характеристики закладных изделий МН309
| Параметр | Обозначение |
Значение марки
МН 309-2 | Значение марки МН 309-3 | Значение марки МН 309-4 |
| Размер пластины, мм | А | 300 | 300 | 300 |
| Размер пластины, мм | В | 250 | 250 | 250 |
| Размер пластины, мм | б | 10 | 10 | 10 |
| Привязки анкеров, мм | а1 | 120 | 120 | 120 |
| Привязки анкеров, мм | а2 | 30 | 30 | 30 |
| Привязки анкеров, мм | в1 | 180 | 180 | 180 |
| Привязки анкеров, мм | в2 | 35 | 35 | 35 |
| Привязки анкеров, мм | с1 | 170 | 170 | 170 |
| Привязки анкеров, мм | с2 | 65 | 65 | 65 |
| Количество и диаметр гнутых анкеров | 2ф16AIII | 2ф16AIII | 2ф16AIII | |
| Длина гнутых анкеров, мм | l | 620 | 620 | 620 |
| Длина гнутых анкеров, мм | h | 160 | 210 | 210 |
| Количество и диаметр прямых анкеров | 6ф14AIII | 6ф14AIII | 6ф14AIII | |
| Длина прямых анкеров, мм | L | 170 | 220 | 270 |
|
Размеры пластин усиления
и кол-во, мм | 50х50х10 (шт.3) | 50х50х10 (шт.3) | 50х50х10 (шт.3) | |
Выборка стали на 1 изделие (профильная сталь), кг | -б=10 | 6.5 | 6.5 | 6.5 |
Выборка стали на 1 изделие (арм. AIII ф14), кг | 1.3 | 1.6 | 2.0 | |
Выборка стали на 1 изделие (арм. AIII ф16), кг | 2.3 | 2.3 | 2.3 | |
Рисунок на чертеже | 1 | 1 | 1 | |
| Итого, кг | 10.1 | 10.4 | 10.8 | |
| Обозначение изделия | 1.400-15.B1.310-09 | 1.400-15.B1.310-10 | 1.400-15.B1.310-11 |

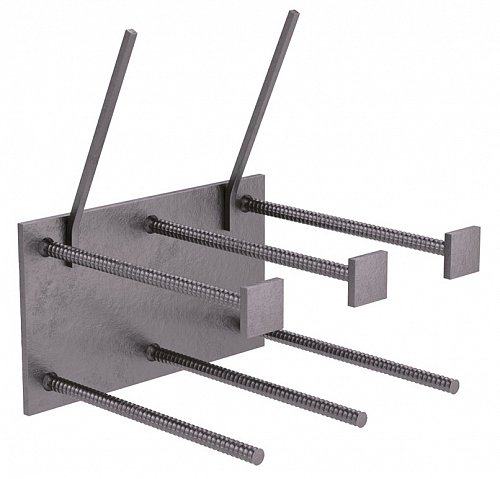

Закладные детали — металлические элементы, устанавливаемые в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий (сооружений).
Закладная деталь МН309 — производство, изготовление в Москве.
